SKU: BL101

Bộ Kiểm Soát và Điều Chỉnh ORP kết hợp Bơm Tự Động chuyên Hồ Bơi

Được phát triển để trở thành một giải pháp chi phí hợp lý cho hồ bơi và các công ty bảo trì để duy trì độ ORP liên tục, Bộ điều khiển kết hợp bơm định lượng ORP BL101 là một hệ thống được thiết kế để duy trì độ pH của bể bơi và spa. Đơn giản chỉ cần lắp điện cực và van xả vào đường ống với bơm tuần hoàn và cung cấp hóa chất cần định lượng.

Cảm biến quy trình công nghiệp với ren 1/2″ NPT để lắp đặt vào đường ống tuần hoàn
Cổng kết nối cho bộ điều khiển mức nước hoặc công tắc dòng chảy
Có 3 tùy chọn
- BL101-00: cơ bản
- BL101-10: kèm phụ kiện lắp đặt trong đường ống

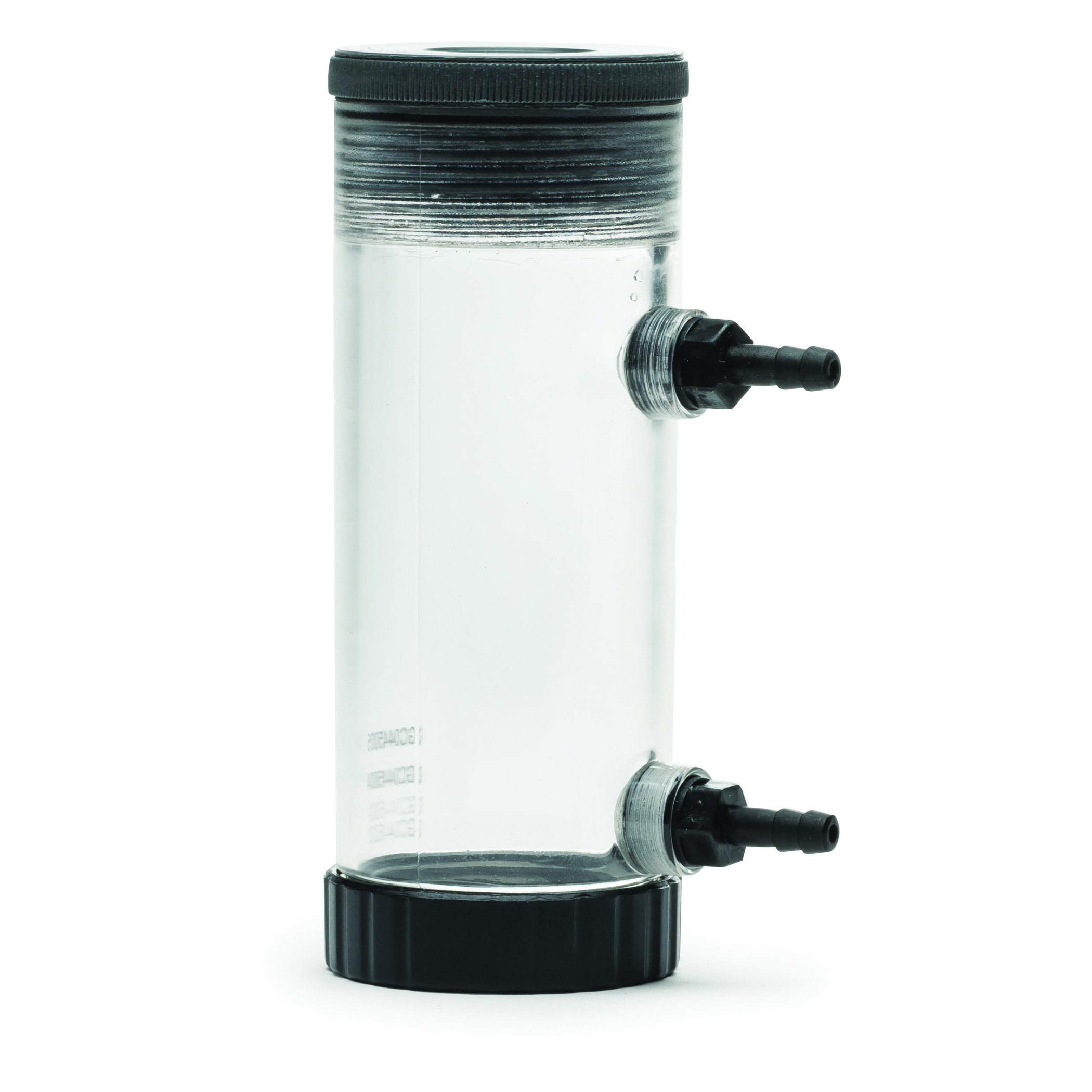

- BL101-20: kèm phụ kiện lắp đặt trong cốc đo

Bơm định lượng kiểu nhu động không chổi than

Tích hợp bơm định lượng mạnh mẽ sử dụng động cơ bước, không có bánh răng hay chổi than, giúp kéo dài tuổi thọ và giảm thiểu bảo trì.

Điều chỉnh lưu lượng bơm dễ dàng

Lưu lượng điều chỉnh từ 0.5 đến 3.5 L/h, phù hợp với nhiều quy mô hồ bơi và nhu cầu xử lý khác nhau.

Tự động điều khiển bơm theo tỷ lệ (Proportional Control)

Bơm hoạt động theo chế độ on/off hoặc tự động theo tỷ lệ, giúp tránh vượt quá mức đặt và duy trì giá trị pH ổn định với độ chính xác cao.

Màn hình LCD đa màu sắc dễ quan sát

Màu sắc hiển thị trạng thái:

Xanh lá đậm: đang hoạt động bình thường
Xanh lá nhạt: không ở chế độ kiểm soát

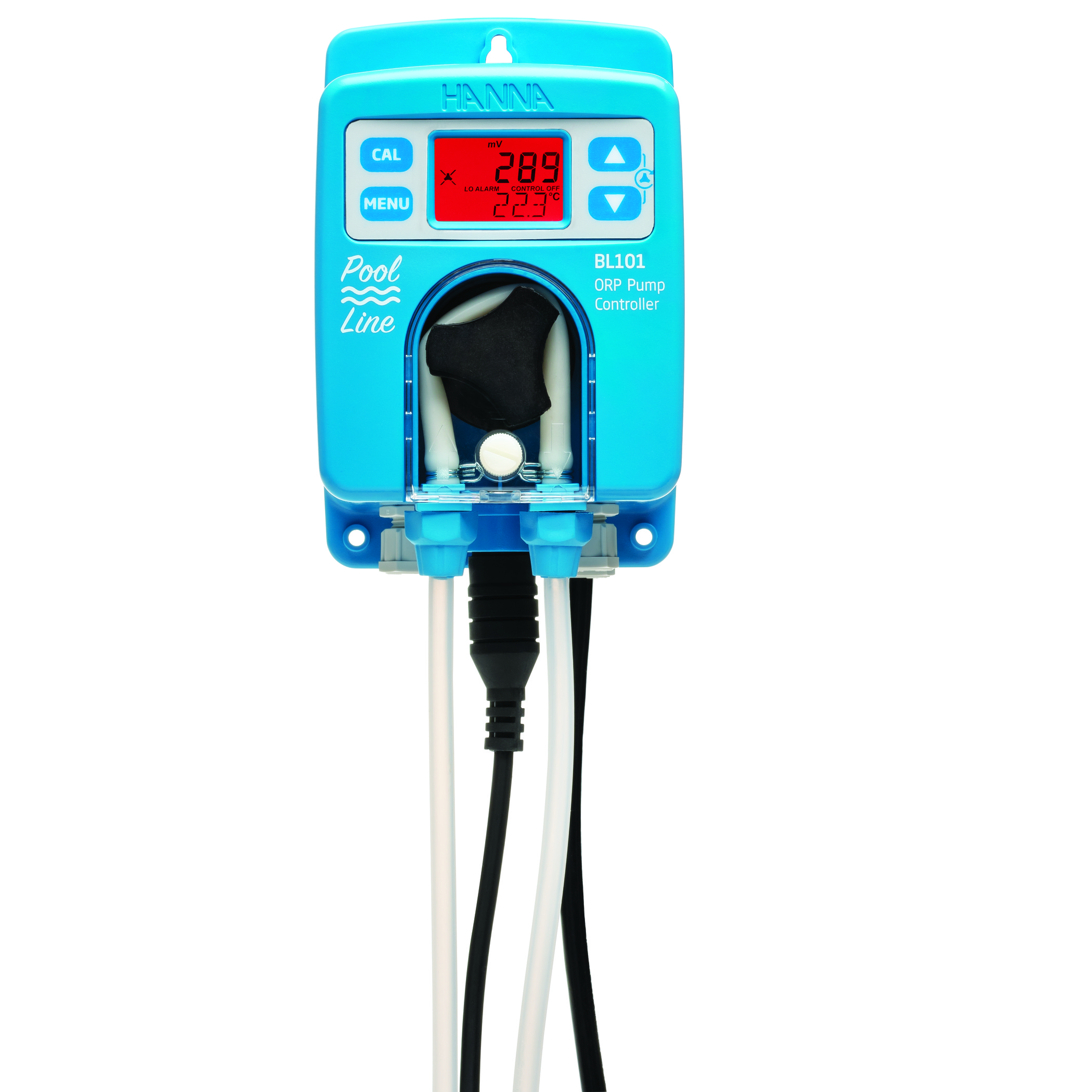

Đỏ nhấp nháy: đang ở trạng thái cảnh báo

Hệ thống cảnh báo thông minh

Có thể thiết lập cảnh báo khi ORP vượt giới hạn cao/thấp. Khi cảnh báo kích hoạt, toàn bộ hoạt động định lượng sẽ dừng để bảo vệ an toàn và ngăn quá liều.

Đầu Dò ORP/Nhiệt Độ HI20083

BL101 sử dụng đầu dò HI20083, tích hợp cả cảm biến ORP và cảm biến nhiệt độ, kết nối với bộ điều khiển thông qua một đầu nối DIN chống nước loại Quick Connect (kết nối nhanh). Thân đầu dò làm bằng vật liệu PVDF có ren 1/2” để lắp vào khớp chữ “T” trong đường ống hoặc buồng đo lưu lượng. Phía sau đầu dò có ren 3/4” NPT để lắp đặt dạng nhúng hoặc gắn vào bồn chứa. Thân đầu dò còn có phần lục giác để siết chặt bằng cờ lê.

Thông Số Kỹ Thuật

SKU	BL101
Thang đo ORP	-2000 đến 2000 mV
Độ phân giải ORP	1 mV
Độ chính xác ORP (@25°C/77°F)	±5 mV
Thang đo Nhiệt độ	-5.0 to 105°C (23.0 to 221.0°F)
Độ phân giải Nhiệt độ	0.1°C (0.1°F)
Độ chính xác Nhiệt độ (@25°C/77°F)	±0.5°C (±0.9°F)
Bù nhiệt độ	Tự động
Hiệu chuẩn	Hiệu chuẩn người dùng: tự động, 1 hoặc 2 điểm (4.01, 7.01, 10.01 pH) Hiệu chuẩn kiểm soát: 1 điểm, tùy chỉnh (± 0.50 pH xung quanh điểm pH đo được)
Bơm	Điều chỉnh lưu lượng (0.5 đến 3.5 L/giờ) Điều khiển bằng tay để bơm mồi
Báo động	– Ngưỡng trên, Ngưỡng dưới (tùy chọn bật/tắt chức năng báo động) – Kích hoạt chức năng báo động sau 5 giây, nếu bộ điều khiển liên tiếp ghi nhận tập hợp các giá trị đo trên/dưới ngưỡng cài đặt báo động (tùy chọn bật/tắt chức năng báo động) – Chức năng bảo vệ quá thời gian bơm (1 đến 180 phút hoặc tắt) – Hệ thống báo động trực quan sử dụng đèn nền màu đỏ, xanh nhạt và xanh lá cây.
Đầu vào cảnh báo sự cố bên ngoài	Ngõ vào điều khiển mức hoặc công tắc lưu lượng để vô hiệu hóa bơm định lượng…sử dụng công tắc lưu lượng. Cách ly điện áp
Alarm Relay Output	SPDT 2.5A / 230 VAC
Nguồn điện	100—240 VAC, 50/60 Hz
Tiêu thụ điện	15 VA
Vỏ máy	Treo tường, bơm tích hợp, tiêu chuẩn IP65
Môi trường	0-50°C (32-122°F),RH max 95% không ngưng tụ
Kích thước	90 x 142 x 80 mm
Khối lượng	910 g
Bảo hành	12 tháng cho máy và 6 tháng cho điện cực

Cung Cấp Gồm

BL101-00 gồm: bộ điều khiển BL101, đầu dò HI20083, dung dịch hiệu chuẩn ORP (3 lọ), cáp nguồn, sách hướng dẫn; BL101-10 gồm: BL101, đầu dò HI20083, bộ lọc hút và bộ châm hóa chất ren 1/2”, cùm yên Ø50 mm (2 cái), ống hút PVC mềm (5 m), ống châm PE cứng (5 m), dung dịch hiệu chuẩn ORP, sách hướng dẫn, giấy chứng nhận thiết bị và đầu dò; BL101-20 gồm: BL101, đầu dò HI20083, buồng đo lưu lượng, bảng lắp, bộ lọc hút và bộ châm hóa chất ren 1/2”, cùm yên Ø50 mm (3 cái), ống hút PVC mềm (5 m), ống châm PE cứng (15 m), bộ chuyển ống 1/2” – 6 mm (2), van (2), dung dịch hiệu chuẩn ORP 20 mL (3 lọ), cáp nguồn, sách hướng dẫn, giấy chứng nhận thiết bị và đầu dò.
