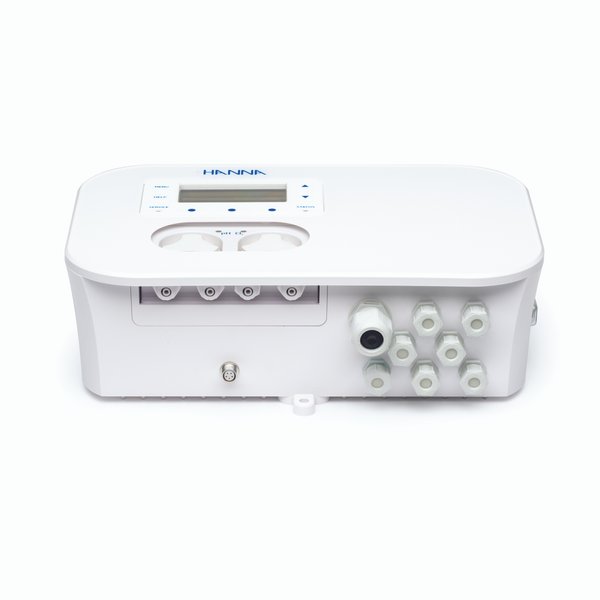

Bộ Kiểm Soát pH/ORP Trong Bể Bơi, Kết Hợp Bơm Hanna Cloud BL132
(Liên hệ)
- Được thiết kế để duy trì độ pH và giá trị ORP trong bể bơi, bồn nước nóng và spa.
- Cho phép kết nối và truy cập từ xa vào các thiết bị thông qua ứng dụng web Hanna Cloud.
- 2 bơm định lượng nhu động tích hợp để điều khiển theo tỷ lệ
- Bộ hẹn giờ an toàn tránh bơm quá mức
- Có 2 rơ le cho phép điều khiển máy bơm bên ngoài với công suất lớn
- Đèn LED nhiều màu hiển thị báo động trực quan
- Thời gian ghi dữ liệu tùy theo người dùng
- Mật khẩu bảo vệ.
- Truyền dữ liệu sang máy tính bằng cổng USB
- Màn hình đi kèm điện cực pH/ORP/nhiệt độ có matching pin
- Có 2 cấu hình tùy chọn:
– BL132-10: trong đường ống (in-line)
– BL132-20: trong dòng chảy (flow-cell)
NHIỀU CẤU HÌNH
Bộ điều khiển có thể chọn 1 trong 2 cấu hình: một là in-line cho phép lắp đặt trực tiếp đầu dò và phun hóa chất vào đường ống hiện có (BL131-10) hoặc gắn bảng điều khiển hệ thống với một cell đo (BL131-20) . Các cell đo cho phép hiệu chuẩn và bảo dưỡng dò mà không phải dừng máy bơm tuần hoàn.
ĐẦU DÒ KỸ THUẬT SỐ
HI1036-1802 là một đầu dò kỹ thuật số để đo pH, ORP và nhiệt độ. Đầu dò này cũng kết hợp một matching pin. Pin được coi là dây nối đất và được sử dụng để ngăn chặn hiệu ứng vòng tiếp đất gây nhiễu kết quả và thiệt hại cho hệ thống.
ĐỊNH LƯỢNG VÀ ĐIỀU KHIỂN
Hệ thống bơm định lượng nhu động
BL131 được trang bị 2 bơm định lượng nhu động với ống dẫn chống hóa chất và có thể thay thế. Bơm được điều khiển theo tỷ lệ với lưu lượng có thể điều chỉnh. Một trong các bơm được sử dụng để định lượng axit hoặc bazơ trong khi bơm còn lại được sử dụng để định lượng clo. Hiệu quả khử trùng của clo được xác định bởi ORP, có mối quan hệ nghịch đảo với giá trị pH của nước.
Điều khiển bơm tỷ lệ tự động
BL131 và BL132 có các bơm định lượng được điều khiển theo tỷ lệ. Người dùng có thể thiết lập dải tỷ lệ dựa trên độ nhạy của quy trình. Thiết lập này xác định lượng thời gian mà bơm định lượng theo tỷ lệ phần trăm của độ lệch so với điểm đặt. Ví dụ, một khối nước lớn sẽ sử dụng dải tỷ lệ nhỏ; có dải nhỏ (ví dụ: 0,1 pH) sẽ đảm bảo máy bơm định lượng thường xuyên hơn khi giá trị đọc gần với điểm đặt.
Đối với các khối nước nhỏ hơn như bồn tắm nước nóng hoặc spa, sẽ hữu ích hơn khi đặt dải tỷ lệ lớn hơn (ví dụ: pH 1,0); khi giá trị đọc gần với điểm đặt, thời gian bơm định lượng bật là tối thiểu để tránh biến động lớn về pH hoặc ORP. Tính năng này cho phép kiểm soát rất tốt trong việc duy trì điểm đặt mong muốn
Tốc độ dòng chảy có thể điều chỉnh
Tốc độ dòng chảy của bơm định lượng có thể điều chỉnh từ 0,5 đến 3,5L/h.
Các khối nước lớn hơn cần nhiều hóa chất hơn để định lượng so với các khối nước nhỏ vì cần nhiều hóa chất hơn để thấy sự thay đổi trong giá trị đọc. Tốc độ dòng chảy có thể điều chỉnh, giống như dải tỷ lệ, cho phép kiểm soát tốt hơn trong việc duy trì điểm đặt mong muốn.
CHỈ BÁO ĐÈN LED NHIỀU MÀU
Bộ điều khiển cung cấp nhiều đèn LED chỉ báo trạng thái, bảo dưỡng và hoạt động của máy bơm. STATUS LED thay đổi màu sắc dựa trên trạng thái hoạt động; đèn LED màu xanh lá cây có nghĩa là nước nằm trong phạm vi thông số mong muốn, đèn LED màu vàng có nghĩa là bộ điều khiển cần được chú ý và đèn LED màu đỏ xác định sự cố trong hệ thống như độ pH, ORP và/hoặc nhiệt độ cao và thấp. SERVICE chỉ ra rằng kỹ thuật viên bảo dưỡng cần chú ý.
HỆ THỐNG BÁO ĐỘNG CÓ THỂ LẬP TRÌNH
Các bộ điều khiển này cho phép người dùng bật hoặc tắt mức báo động thấp và cao cho tất cả các thông số: pH, ORP và nhiệt độ. Khi báo động được kích hoạt, tất cả các liều lượng sẽ dừng lại. Hệ thống báo động cũng cung cấp khả năng bảo vệ quá liều ở chỗ nếu giá trị không được hiệu chỉnh trong khoảng thời gian được chỉ định thì máy đo sẽ chuyển sang trạng thái báo động.
GHI DỮ LIỆU TỰ ĐỘNG
Các phép đo có thể được thiết lập ở các khoảng thời gian 30 giây/1 phút/5 phút/15 phút/30 phút/1 giờ. Một bản ghi mới được bắt đầu mỗi khi thiết bị được hiệu chuẩn hoặc khi bắt đầu một ngày mới. Dữ liệu được ghi bao gồm các giá trị pH, ORP và nhiệt độ, dữ liệu hiệu chuẩn gần nhất, cấu hình thiết lập và bất kỳ dữ liệu sự kiện nào.
GLP
GLP là chức năng kiểm soát chất lượng được sử dụng để đảm bảo tính đồng nhất của hiệu chuẩn đầu dò và phép đo. GLP lưu trữ thông tin hiệu chuẩn pH/ORP bao gồm ngày và giờ cho các cảm biến pH/ORP.
Cổng Ethernet để kết nối Hanna Cloud (chỉ BL132)
Kết nối USB
Dễ dàng truyền dữ liệu sang PC bằng ổ đĩa flash và cổng USB.
Ngõ ra Analog (chỉ BL131)
Bộ điều khiển BL131 cung cấp ba ngõ ra 4-20 mA. Mỗi ngõ có thể bị vô hiệu hóa hoặc được kết nối với một thiết bị ghi bên ngoài. Mỗi một trong ba thông số được đo (pH, ORP và nhiệt độ) có thể được gán cho một ngõ ra analog trong đó tín hiệu hiện tại sẽ tỷ lệ thuận với giá trị được đo. Để linh hoạt hơn và có độ phân giải tốt hơn, ngõ ra có thể được chia tỷ lệ; người dùng có thể xác định bất kỳ hai điểm nào trong phạm vi thông số để tương ứng với khoảng ngõ ra analog. Ví dụ, bộ điều khiển gán 0 pH cho 4 mA và 14 pH cho 20 mA làm mặc định. Người dùng có thể điều chỉnh phạm vi pH để gán pH 6 đến 4 mA và pH 8 đến 20 mA. Điều chỉnh này cho phép phân giải tốt hơn trong phạm vi quan tâm.
ĐƯỢC BẢO VỆ BẰNG MẬT KHẨU
Các bộ điều khiển này có tính năng bảo vệ bằng mật khẩu cung cấp quyền truy cập hạn chế vào hiệu chuẩn, thiết lập và xem lại dữ liệu đã ghi. Mật khẩu có thể được thiết lập và bật/tắt trong quá trình thiết lập chung của thiết bị.
THÔNG SỐ KỸ THUẬT
| pH | Thang đo | 0.00 đến 14.00 pH |
| Độ phân giải | 0.01 pH | |
| Độ chính xác | ±0.05 pH @25oC/77oF | |
| Hiệu chuẩn đệm |
|
|
| Hiệu chuẩn quy trình |
|
|
| mV | Thang đo | ±2000 mV |
| Độ phân giải | 1 mV | |
| Độ chính xác | ±5 mV @25oC/77oF | |
| Hiệu chuẩn ORP (mV) | Tùy chỉnh, 1 điểm | |
| Nhiệt độ | Thang đo | -5.0 đến 105.0 oC (23.0 đến 221.0 oF) |
| Độ phân giải | 0.1 oC/0.1 oF | |
| Độ chính xác | ±1.0 oC/±1.8 oF (@25oC/77oF) | |
| Air temperature | Thang đo | -30.0 đến 80.0 oC (-22.0 đến 176.0 oF) |
| Độ phân giải | 0.1 oC/0.1 oF | |
| Độ chính xác | ±0.5 oC | |
| Bù nhiệt | – Bù nhiệt tự động cho pH
– Trong khoảng từ -5.0 đến 105.0 (23.0 đến 221.0 oF) |
|
| Kiểm soát pH | – Trì hoãn bắt đầu khi vừa mở nguồn
– Lượng bơm được điều chỉnh theo điểm cài đặt và dải tỉ lệ – Bảo vệ quá liều với bộ đếm giờ |
|
| Kiểm soát ORP | – Trì hoãn bắt đầu khi vừa mở nguồn
– Lượng bơm được điều chỉnh theo set point và dải tỉ lệ – Bảo vệ quá liều với bộ đếm giờ – Hoạt động kết hợp với điều chỉnh pH |
|
| Báo động | – Cao và Thấp cho tất cả thông số
– Báo động được kích hoạt sau thời gian cài đặt bởi người dùng |
|
| Bơm điều khiển bên trong | – Bơm điều khiển 0.5 đến 3.5 L/h (0.13 đến 0.92 gal/h)
– Áp suất đầu ra tối đa 1 atm (14 psi) – Điều khiển thủ công cho mỗi bơm – Kích hoạt mặt từ ở trạng thái Hold khi tháo ra (bao phủ các bơm chuyển động bên trong) – Bơm nhu động có thể thay thế |
|
| Bơm định lượng bên ngoài | Đầu ra rơ le cho bơm định lượng bên ngoài | |
| Chế độ khởi động hồ bơi | Quy trình khởi động đơn giản:
– Đảm bảo đạt đến điểm thiết lập sau 12 giờ vận hành – Có thể kích hoạt hoặc bất hoạt thủ công từ menu điều khiển – Bất hoạt tự động khi đến điểm thiết lập hoặc quá 12 tiếng |
|
| Chế độ bảo vệ chống đóng băng | Đo nhiệt độ không khí kích hoạt rơ le để kích hoạt bơm tuần hoàn nhằm ngăn nước đóng băng trong đường ống | |
| Lưu dữ liệu | – Ghi dữ liệu tự động cho pH/ORP/ nhiệt độ không khí và dung dịch
– Thiết lập lưu theo khoảng thời gian: 30 giây; 1 phút; 5 phút; 15 phút; 30 phút; 60 phút – 300 ngày lưu, tùy vào khoảng thời gian lưu (tối đa 100 lot) – Hiển thị dữ liệu dưới dạng giản đồ: Tùy chọn thu phóng 7 ngày hoặc 6 giờ Tổng quan thang đo của giá trị (tối thiểu, tối đa, trung bình) – Loại sự kiện: setup/alarms/errors/warnings/calibration/power outage (tối đa 100 bản lưu, dữ liệu cũ nhất sẽ bị ghi đè) – Xuất ra USB (Cổng C) với định dạng CSV |
|
| Kết nối Hanna Cloud | – Thiết bị BL132 kết nối với Hanna Cloud qua cổng kết nối Ethernet (RJ45) 10/100 Mbps. Tính năng:
• Đăng ký nhận dạng thiết bị • Ủy quyền khóa bảo mật dựa trên chính sách – Thiết bị gửi trạng thái đến Hanna Cloud với chu kỳ xác định. • Đo: pH/ORP/Nhiệt độ • Sự kiện: Báo động/Cảnh báo/lỗi • Trạng thái kết nối: Đèn LED • Thể tích bơm axit và chlorine mới nhất • Dữ liệu GLP – Thông tin thiết lập được gửi hoặc cấu hình trên Hanna Cloud. • Dữ liệu Configured + Thiết lập báo động + Cài đặt bơm + Cài đặt chung + Chế độ “Remote Hold” • Dữ liệu Read + Thông tin hệ thống Mã thiết bị, phiên bản FW, phiên bản OS, số SN Mã điện cực, phiên bản FW, số SN Chế độ “Remote Hold” : • Chế độ khẩn cấp, kích hoạt điều khiển từ xa thông qua web • Chế độ vô hiệu hóa bơm • Có thể hủy thủ công thông qua menu của bộ điều khiển |
|
| Các thông số khác | ||
| Mật khẩu bảo vệ | Mật khẩu bảo vệ cài đặt, hiệu chuẩn và ghi dữ liệu | |
| Cổng USB-C | – Xuất dữ liệu sang USB
– Cập nhật phần mềm |
|
| GLP | pH và ORP | |
| Hệ thống báo động | – Hệ thống cảnh báo trực quan với màu đèn LED
– Tùy chọn bộ lọc báo động – Điều khiển rơ le báo động dựa trên thiết lập của người dùng |
|
| Rơ le | – Rơ le báo động (SPDT)
– Rơ le bơm axit/bazơ phụ (SPST) – Rơ le bơm clo phụ (SPST) – Rơ le bơm tuần hoàn (SPDT) – Tất cả rơ le đều được bảo vệ bằng cầu chì với trễ thời gian 2A 5x20mm. – Chỉ được thay thế bằng cầu chì thủy tinh/gốm 5x20mm có cùng định mức. – Tất cả rơ le đều được định mức cho tải điện trở 250VAC / 30VDC 2A. Lưu ý: Đối với tải cảm ứng, phải kết nối mạch giảm chấn bên ngoài thích hợp để tránh hư hỏng tiếp điểm rơ le. |
|
| Ngõ ra analog | – 3 tín hiệu đầu ra analog 4 đến 20 mA
– Trở kháng đầu ra ≤ 500 Ω – Chính xác < 0.5 % FS |
|
| 3 đầu vào digital | – Cách ly điện, tiếp điểm nguồn, đầu vào digital
– Mức axit/bazo trong bể thấp (tiếp điểm mở) – Mức clo Cl2 trong bể thấp (tiếp điểm mở) – Chế độ Hold (tiếp điểm mở) |
|
| Điện cực | – HI1036-1802 đầu dò đa chỉ tiêu kỹ thuật số:
– Cách điện – Kết nối RS485 |
|
| Nguồn điện | 100 – 240 Vac; 50/60 Hz; 0.7A | |
| Môi trường | 0-50 oC (32 đến 122 oF), tối đa 95% RH non-condensing | |
| Kích thước | 245×188×55 mm (73 mm với bơm)
9.6×7.4×2.2” (2.9” với bơm) |
|
| Khối lượng | 1700 g (60oz) | |
| Thân vỏ | Gắn tường, tích hợp bơm, chống nước chuẩn IP65 | |
| Bảo hành | 12 tháng cho máy và 06 tháng cho điện cực
(đối với sản phẩm còn nguyên tem và phiếu bảo hành) |
|
| Cung cấp gồm | BL131-10: Bộ điều khiển bể bơi với đầu dò pH/ORP/nhiệt độ HI1036-1802, với các phụ kiện đầu dò và bộ phun hóa chất
BL131-20: Bộ điều khiển bể bơi với bảng điều khiển gắn trên dòng chảy, đầu dò pH/ORP/nhiệt độ HI1036-1802, với các phụ kiện đầu dò và bộ phun hóa chất |
|
