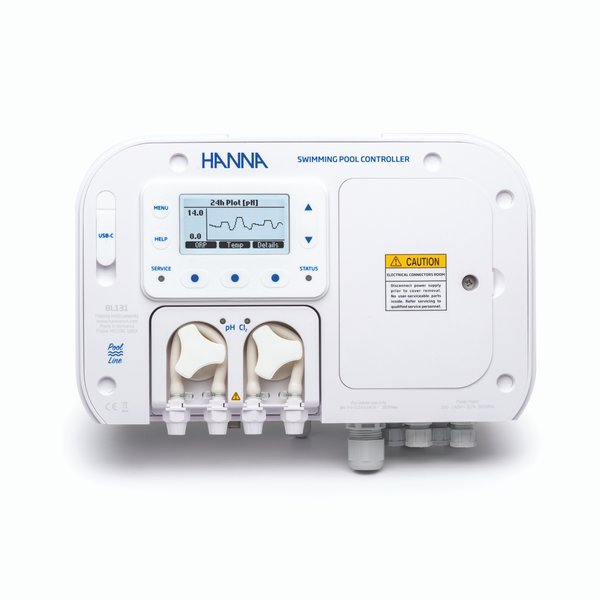

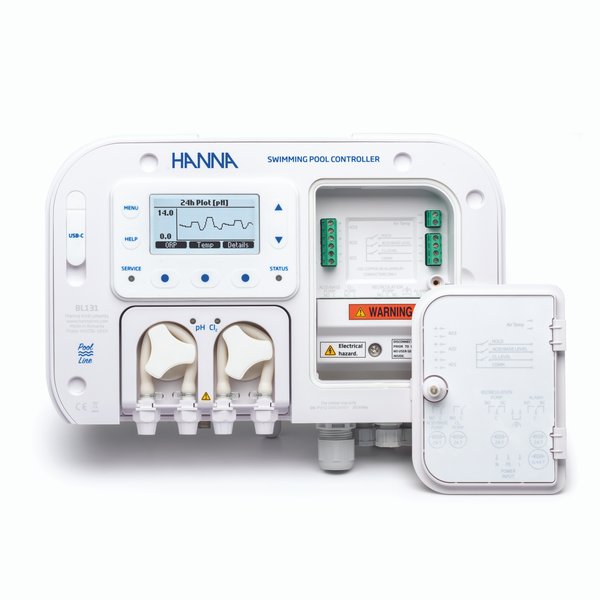

Bộ kiểm soát pH/ORP trong bể bơi, kết hợp bơm, ngõ ra 4-20 mA BL131

NHIỀU CẤU HÌNH

Bộ điều khiển có thể chọn 1 trong 2 cấu hình: một là in-line cho phép lắp đặt trực tiếp đầu dò và phun hóa chất vào đường ống hiện có (BL131-10) hoặc gắn bảng điều khiển hệ thống với một cell đo (BL131-20) . Các cell đo cho phép hiệu chuẩn và bảo dưỡng dò mà không phải dừng máy bơm tuần hoàn.

ĐẦU DÒ KỸ THUẬT SỐ

HI1036-1802 là một đầu dò kỹ thuật số để đo pH, ORP và nhiệt độ. Đầu dò này cũng kết hợp một matching pin. Pin được coi là dây nối đất và được sử dụng để ngăn chặn hiệu ứng vòng tiếp đất gây nhiễu kết quả và thiệt hại cho hệ thống.

ĐỊNH LƯỢNG VÀ ĐIỀU KHIỂN

Hệ thống bơm định lượng nhu động

BL131 được trang bị 2 bơm định lượng nhu động với ống dẫn chống hóa chất và có thể thay thế. Bơm được điều khiển theo tỷ lệ với lưu lượng có thể điều chỉnh. Một trong các bơm được sử dụng để định lượng axit hoặc bazơ trong khi bơm còn lại được sử dụng để định lượng clo. Hiệu quả khử trùng của clo được xác định bởi ORP, có mối quan hệ nghịch đảo với giá trị pH của nước.

Điều khiển bơm tỷ lệ tự động

BL131 và BL132 có các bơm định lượng được điều khiển theo tỷ lệ. Người dùng có thể thiết lập dải tỷ lệ dựa trên độ nhạy của quy trình. Thiết lập này xác định lượng thời gian mà bơm định lượng theo tỷ lệ phần trăm của độ lệch so với điểm đặt. Ví dụ, một khối nước lớn sẽ sử dụng dải tỷ lệ nhỏ; có dải nhỏ (ví dụ: 0,1 pH) sẽ đảm bảo máy bơm định lượng thường xuyên hơn khi giá trị đọc gần với điểm đặt.

Đối với các khối nước nhỏ hơn như bồn tắm nước nóng hoặc spa, sẽ hữu ích hơn khi đặt dải tỷ lệ lớn hơn (ví dụ: pH 1,0); khi giá trị đọc gần với điểm đặt, thời gian bơm định lượng bật là tối thiểu để tránh biến động lớn về pH hoặc ORP. Tính năng này cho phép kiểm soát rất tốt trong việc duy trì điểm đặt mong muốn

Tốc độ dòng chảy có thể điều chỉnh

Tốc độ dòng chảy của bơm định lượng có thể điều chỉnh từ 0,5 đến 3,5L/h.
Các khối nước lớn hơn cần nhiều hóa chất hơn để định lượng so với các khối nước nhỏ vì cần nhiều hóa chất hơn để thấy sự thay đổi trong giá trị đọc. Tốc độ dòng chảy có thể điều chỉnh, giống như dải tỷ lệ, cho phép kiểm soát tốt hơn trong việc duy trì điểm đặt mong muốn.

CHỈ BÁO ĐÈN LED NHIỀU MÀU

Bộ điều khiển cung cấp nhiều đèn LED chỉ báo trạng thái, bảo dưỡng và hoạt động của máy bơm. STATUS LED thay đổi màu sắc dựa trên trạng thái hoạt động; đèn LED màu xanh lá cây có nghĩa là nước nằm trong phạm vi thông số mong muốn, đèn LED màu vàng có nghĩa là bộ điều khiển cần được chú ý và đèn LED màu đỏ xác định sự cố trong hệ thống như độ pH, ORP và/hoặc nhiệt độ cao và thấp. SERVICE chỉ ra rằng kỹ thuật viên bảo dưỡng cần chú ý.

HỆ THỐNG BÁO ĐỘNG CÓ THỂ LẬP TRÌNH

Các bộ điều khiển này cho phép người dùng bật hoặc tắt mức báo động thấp và cao cho tất cả các thông số: pH, ORP và nhiệt độ. Khi báo động được kích hoạt, tất cả các liều lượng sẽ dừng lại. Hệ thống báo động cũng cung cấp khả năng bảo vệ quá liều ở chỗ nếu giá trị không được hiệu chỉnh trong khoảng thời gian được chỉ định thì máy đo sẽ chuyển sang trạng thái báo động.

GHI DỮ LIỆU TỰ ĐỘNG

Các phép đo có thể được thiết lập ở các khoảng thời gian 30 giây/1 phút/5 phút/15 phút/30 phút/1 giờ. Một bản ghi mới được bắt đầu mỗi khi thiết bị được hiệu chuẩn hoặc khi bắt đầu một ngày mới. Dữ liệu được ghi bao gồm các giá trị pH, ORP và nhiệt độ, dữ liệu hiệu chuẩn gần nhất, cấu hình thiết lập và bất kỳ dữ liệu sự kiện nào.

GLP

GLP là chức năng kiểm soát chất lượng được sử dụng để đảm bảo tính đồng nhất của hiệu chuẩn đầu dò và phép đo. GLP lưu trữ thông tin hiệu chuẩn pH/ORP bao gồm ngày và giờ cho các cảm biến pH/ORP.

Cổng Ethernet để kết nối Hanna Cloud (chỉ BL132)

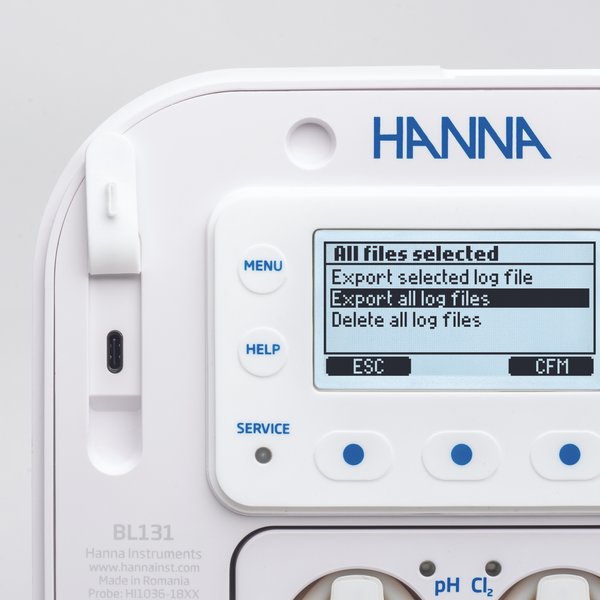

Kết nối USB

Dễ dàng truyền dữ liệu sang PC bằng ổ đĩa flash và cổng USB.

Ngõ ra Analog (chỉ BL131)

Bộ điều khiển BL131 cung cấp ba ngõ ra 4-20 mA. Mỗi ngõ có thể bị vô hiệu hóa hoặc được kết nối với một thiết bị ghi bên ngoài. Mỗi một trong ba thông số được đo (pH, ORP và nhiệt độ) có thể được gán cho một ngõ ra analog trong đó tín hiệu hiện tại sẽ tỷ lệ thuận với giá trị được đo. Để linh hoạt hơn và có độ phân giải tốt hơn, ngõ ra có thể được chia tỷ lệ; người dùng có thể xác định bất kỳ hai điểm nào trong phạm vi thông số để tương ứng với khoảng ngõ ra analog. Ví dụ, bộ điều khiển gán 0 pH cho 4 mA và 14 pH cho 20 mA làm mặc định. Người dùng có thể điều chỉnh phạm vi pH để gán pH 6 đến 4 mA và pH 8 đến 20 mA. Điều chỉnh này cho phép phân giải tốt hơn trong phạm vi quan tâm.

ĐƯỢC BẢO VỆ BẰNG MẬT KHẨU

Các bộ điều khiển này có tính năng bảo vệ bằng mật khẩu cung cấp quyền truy cập hạn chế vào hiệu chuẩn, thiết lập và xem lại dữ liệu đã ghi. Mật khẩu có thể được thiết lập và bật/tắt trong quá trình thiết lập chung của thiết bị.
